水平類
技術參數：
1.參數詳細
|
內環尺寸Ring inside dia. |
1200mm |
|
轉速Ring Cycle speed |
30-50轉/分鐘 rpm (max) |
|
電壓電流Power |
380v/440V 3Phase ，380V 三相伍線工業電壓 |
|
包裝效率Packing Ability |
20-40件/小時，估算效率 |
|
環線速度Rotary Ability |
0~188米/分鐘，變頻調速控制，PLC總控 |
|
包裝材料細節 |
|
|
包裝材料 Packing Material |
PE機用拉伸膜 |
|
膜寬 Film width |
300mm, |
|
外徑Outer coil dia |
φ260mm |
|
內徑Coil internal dia |
Φ50mm |
|
厚度Thickness |
0.035mm～0.050mm |
3.機械性能及特點
主動摩擦輪驅動，多方位摩擦輪輔助，保證了高速運轉環的穩定性。
采用汽缸夾膜/不銹鋼切刀斷膜，快速徹底，無粘膜現象，提高包裝自動上斷膜時間。
進出料型材都采用德國倍加福光電控制，準確無誤無偏差。
知名品牌電器控制，Omron/DELTA 配置。
包裝層數，包裝重疊度可選，速度變頻控制，方便客戶多樣產品的包裝方式。
手動調節兩邊導向輥，簡單實用，無故障率。
開門保護光電檢測，避免工傷的產生。
4.電器配置
|
4.1 |
PLC |
臺灣 |
|
|
4.2 |
變頻器Inverters |
臺灣 |
 |
|
4.3 |
檢測光電Photoelectricity |
日本 |
|
|
4.4 |
控制按鈕Button |
法國 |
 |
|
4.5 |
緊急開關Emergency |
法國 |
|
|
4.6 |
報警器Alarm |
法國 |
|
|
4.7 |
輸送電機Conveyor gearmotor |
臺灣 |
|
|
4.8 |
主機電機 Ring gearmotor |
臺灣 |
|
|
4.9 |
氣動元件 Pneumatic elements |
臺灣 |
 |
|
4.10 |
氣動減壓閥 Pneumatic valve |
臺灣 |
|
|
4.11 |
觸摸屏 Interface display |
臺灣 |
|

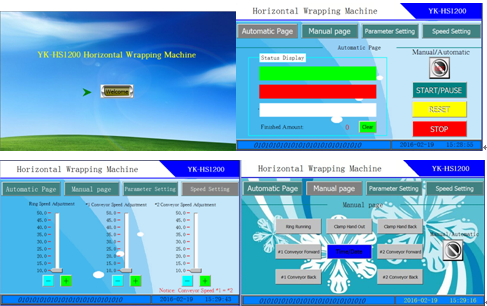

6.多功能人機界面觸摸屏，簡單易操作。
(1) 參數手自動可調，可保存參數設置。
(2) 24小時跟蹤并記錄工作狀況。

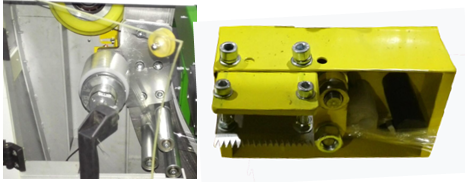

7.放膜座及自動上斷膜機構
(1) 膜張力可調節通過穿膜輥和張緊環來調節。
(2) 氣動自動上斷膜，徹底的消除黏膜現象。保證了切刀的壽命使用。

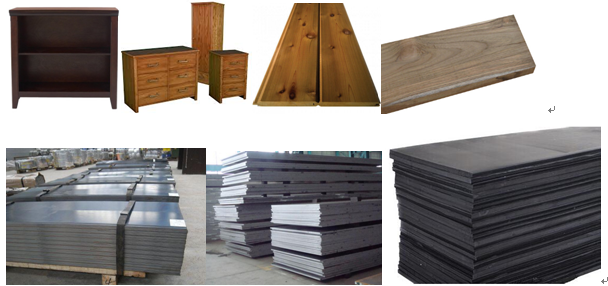

8.產品應用領域
