箱裝伺服碼垛機

所屬分類：自動碼垛機
點擊次數：
發布日期：2019-05-10 09:32
在線詢價

詳細介紹

產品參數:
自動與前端包裝機連線使用，可配合自動供棧機、穿劍打包機、纏繞覆膜機使用。
1）機械尺寸：約L2200*W2000* H2600mm
2）碼垛方式：對插夾具
3）碼垛形式：根據客戶垛形
3）包裝速度：4-6包/分
4）整機重量：約600Kg
5）主電源： 380V 50/60Hz
6）適用氣源：0.6-0.8mpa
7）設備材質：碳鋼焊接，噴塑烤漆處理
8）PLC:日本三菱
9）伺服電機：日本三菱
10）氣動元件：SMC
11）光電組件：日本歐姆龍
12）設備顏色：主體顏色配置灰錘紋或灰白

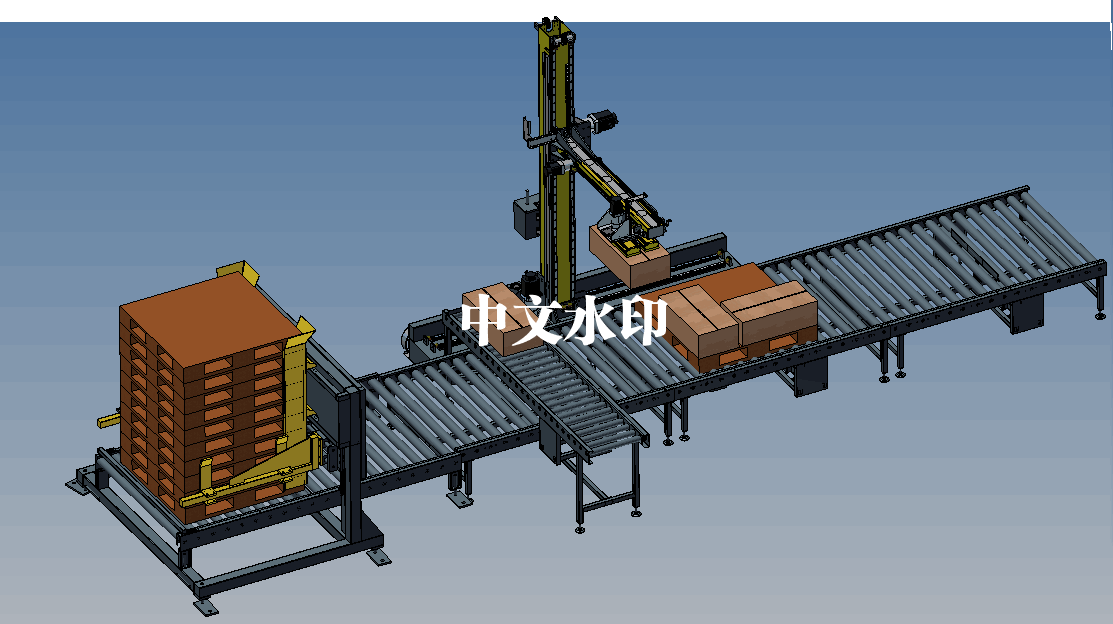

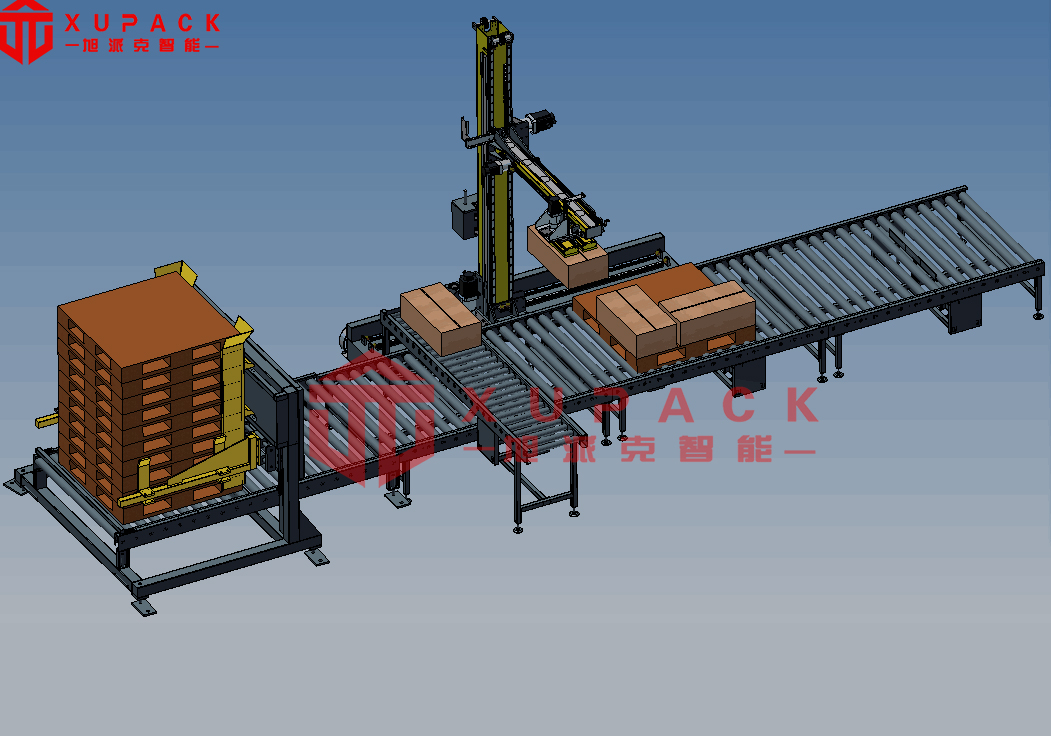

產品展示:

產品介紹:

本機采用P.L.C +顯示屏控制,大大方便操作、管理、減少生產人員和勞動強度，是自動化規模生產必不可少的設備。操作方便，降低包裝成本。特別適用空間較小，產量不大的企業。

裝滿產品的包裝袋通過輸送到碼垛指定區定位，伺服碼垛機把伸出去的臂和臂上吸盤的位置在初始位置都是在包裝袋定位的正上方，當包裝袋定位信號發出時，懸臂通過伺服電機控制運動向下（Z軸向運動），達到吸盤可吸高度時，懸臂停止下降，真空吸盤開啟，吸起包裝袋后，懸臂伺服電機反轉，將懸臂升到安全高度后，懸臂通過左右向伺服電機的移動，將懸臂移動定位到設定好所需的位置正上方進行定位（X軸運動），（Z軸運動）定位在上方后，懸臂上升下降伺服電機開始運動，運動到設定位置（可以松吸盤放開，自動找到包裝袋的高度），把包裝袋碼入指定位置。重復以上動作，把整托碼垛完以后，蜂鳴器報警，提醒已經碼垛完成。搬運工將碼垛好的托盤運走，放入新的托盤，重新往復動作即可。（懸臂上的吸盤同樣通過伺服電機也可以實現Y軸的移動，通過伺服移動到所指定的位置，3軸可以同時運動。）

適用范圍:
